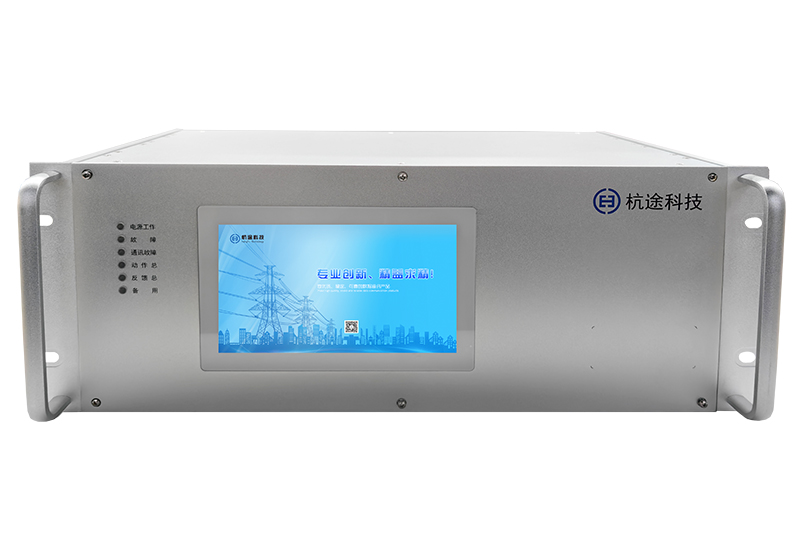

iHT-E430系列

产品介绍及典型利用

iHT-E430系列通讯治理机基于RK3568J CPU研发，选取？榛杓啤⒖裳∨涓髦掷嘈偷睦┐蟀，扩大光口、网口、串口、开关量、仿照量等接口；支持Ubuntu（默认）、麒麟信安（额表产生授权用度）操作系统。
产品典型利用蕴含：
1. 带基础显示职能的通讯治理机；
2. 光伏一次调频装置；
3. 嵌入式推算机（硬件+系统）。

硬件参数选型注明资料下载

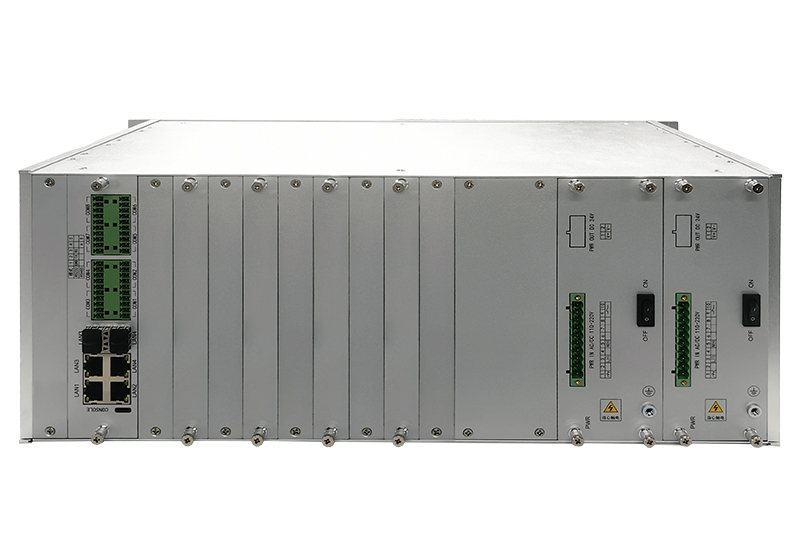

硬件参数

1. 产品参数

序号	名称		参数
1	电源	数量	双电源，带失电告警和开关
		工作电压	AC/DC 110/220V
		功耗	< 50W
2	设备配置	CPU	4核ARM A55 4×1.8GHz
		RAM	4GB
		存储	16GB eMMC，可选配64GB
		网口	4路：4×RJ45 10/100/1000Mbps自适应（其中2路支持Combo模式，SFP LC 100M/1000M自适应）
		串口	8×RS232/485自适应，其中串口8可切换为IRIG-B（RS485差分方式）
		节造台	Type-C（RS232）
		显示	7寸LCD触摸屏，分辨率1024×600
3	扩大能力	扩大板数量	最多8块
4	扩大板	USB扩大板	3路USB口、故障/异？
		串口扩大板（未颁布）	8串口：6×RS232/485+2×RS485
		串口扩大板（未颁布）	16串口：12×RS232/485+4×RS485（占用2个槽号）
		CAN口扩大板	/
		开关量、仿照量扩大板	8×DI+4×DO：DI内置24VDC电源，只允许接入无源节点；DO默认触点容量30VDC 5A，250VAC 5A
			8×ADI+8×DO：可适配无源节点、12/24V DC有源节点（不允许直接接入电源），DO默认容量30VDC 1A，250VAC 1A
			16×AI（非同步）：4-20mA
5	机械个性	装置方式	4U 19"机架式装置
5	机械个性	机型尺寸	483×284（含前把手，不含把手251）×178mm
6	工作环境	工作温度	-25～+55℃
6	工作环境	工作湿度	5%～95% 无冷凝
7	电磁兼容	静电放电抗扰度	4级，接触放电±8KV，空气放电±15KV
		射频电磁场辐射抗扰度	3级，10V/m，频率领域80MHz-1000MHz
		电急剧瞬变脉冲群抗扰度	4级，电源±4KV，沉复频率5kHz和100kHz
		浪涌（冲击）抗扰度	4级，差模2.0kV，共模4.0kV
		射频场感应的传导骚扰抗扰度	3级，频率领域150kHz-80MHz，检测电压10V
		工频磁场抗扰度	5级，100A/m
		阻尼振荡磁场抗扰度	5级，100A/m，频率100kHz和1MHz
		振荡波抗扰度滋扰	3级，共模滋扰2.5 kV、差模滋扰1.25kV，频率100kHz和1MHz
8	介质强度	电源口对地	1500V
		通讯口对地	500V
		通讯口对电源口	1500V
9	冲击电压	电源口对地	5kV
9	冲击电压	通讯口对地	1kV
10	绝缘电阻	电源口对地	>5MΩ
		通讯口对地	>5MΩ
		通讯口对电源口	>5MΩ
11	机械振动及冲击	/	1级振动耐久、冲击耐久

2. 批示灯

批示灯蕴含主电工作、备电工作、运杏注故障、异常，色彩与职能如下：

序号	名称	色彩	界说	正常运行状态
1	主电工作	绿色	装置主电上电后：亮	亮
2	备电工作	绿色	安建设电上电后：亮	亮
3	运行	绿色	上电到系统起来前：灭；系统正常启动后：亮	亮
4	故障	橙色	仅软件开启故障诊断职能，且系统起来后诊断到硬件故障后：亮	灭
5	异常	橙色	上电到系统起来前：亮；系统正常启动后：灭	灭

选型注明

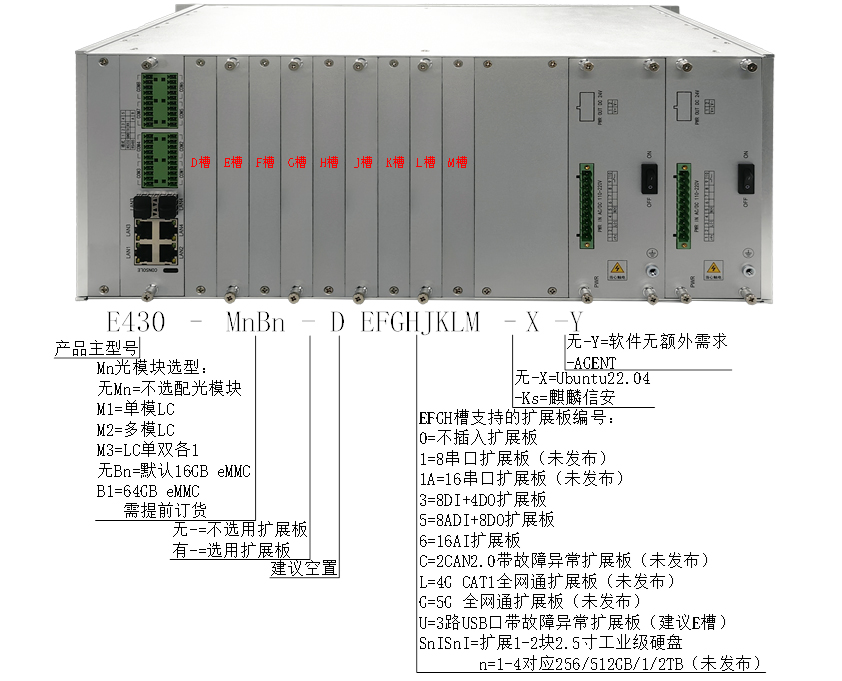

图1 定名规定

常用扩大板编号及视图如下：

编号	规格及视图
3	8DI+4DO扩大板：DI内置24VDC电源，只允许接入无源节点；DO默认触点容量30VDC 5A，250VAC 5A
3
5	8ADI+8DO扩大板：可适配无源节点、12/24V DC有源节点，DO默认容量30VDC 1A、250VAC 1A
5
6	16仿照量扩大板：4-20mA
6
