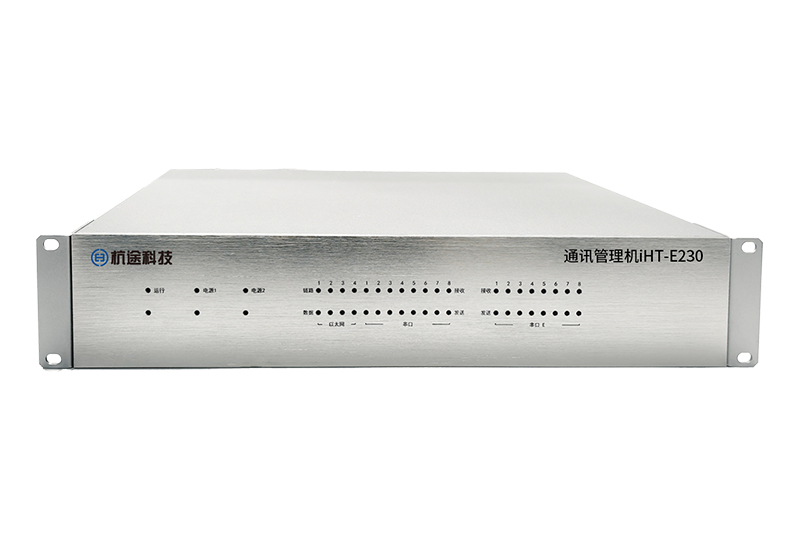

iHT-E230系列通讯治理机基于国产RK3568J CPU研发，选取？榛杓啤⒖裳∨涓髦掷嘈偷睦┐蟀，扩大光口、网口、串口、开关量、仿照量等接口；支持Ubuntu（默认）、麒麟信安（额表产生授权用度）操作系统。
产品典型利用蕴含：
1. 开关所/光伏电站/水电站/变电站/轨路交统统讯治理机、远动装置；
2. 光伏电站/风电场正反向隔离传输装置；
3. 储能电站通讯治理机、本地节造器；
4. 嵌入式推算机（硬件+系统）。

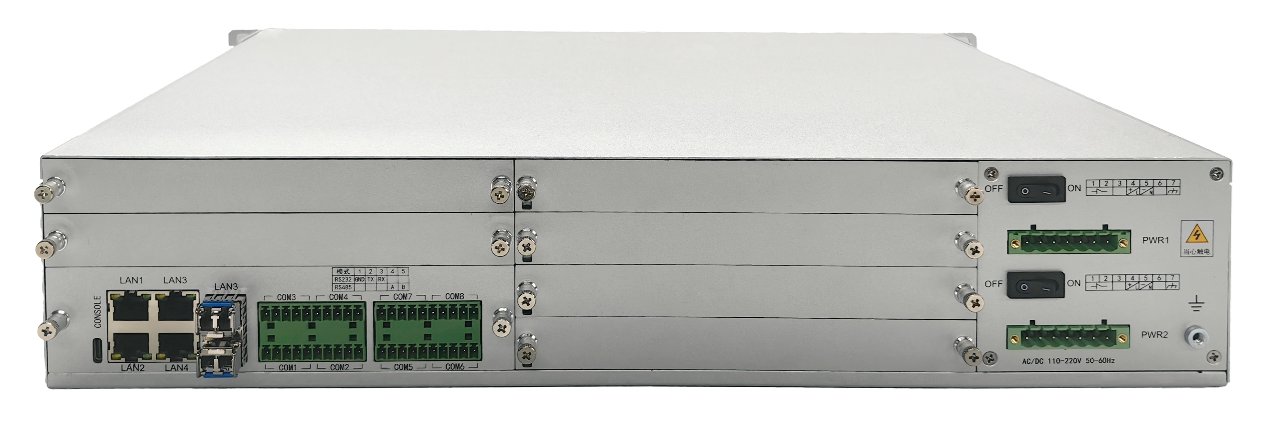

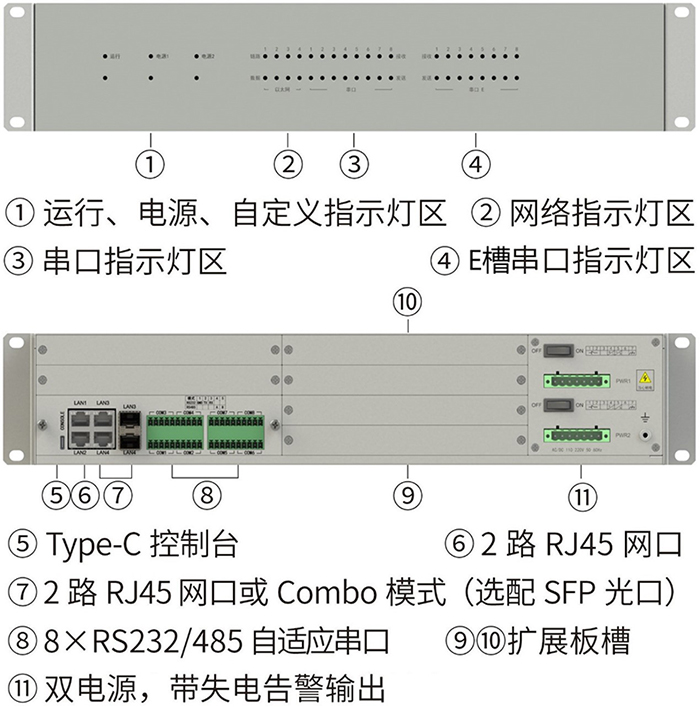

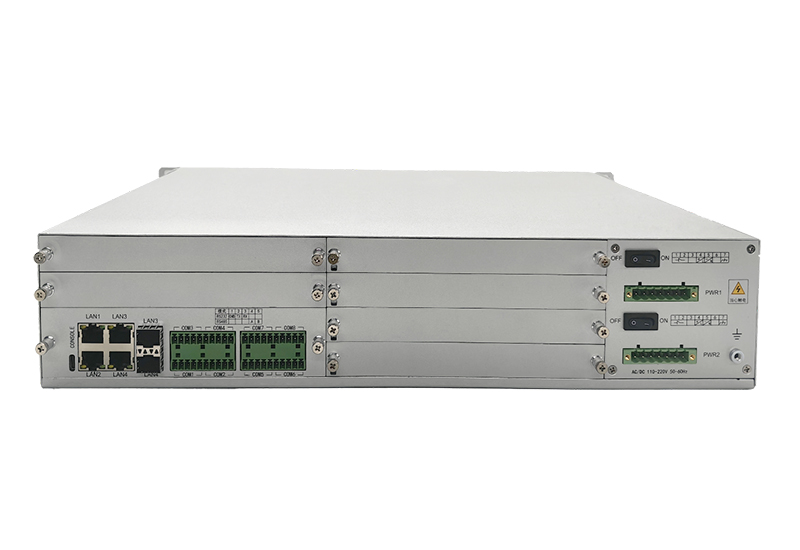

图1 iHT-E230接口注明图
| 序号 | 名称 | 参数 | |
| 1 | 电源 | 数量 | 双电源，带失电告警和开关 |
| 工作电压 | AC/DC 110/220V | ||
| 功耗 | < 30W | ||
| 2 | 主板配置 | CPU | 4核ARM A55 4×1.8GHz |
| 内存 | 4GB | ||
| 存储 | 16GB eMMC | ||
| 网口 | 4路：4×RJ45 10/100/1000Mbps自适应（其中2路支持Combo模式，SFP LC 100M/1000M自适应） | ||
| 串口 | 8×RS232/485自适应，其中串口8可切换为IRIG-B（RS485差分方式） | ||
| 节造台 | Type-C（RS232） | ||
| 3 | 扩大能力 | 扩大板数量 | 具备4-6个扩大槽，建议最多选配4块扩大板 |
| 4 | 扩大板 | 串口扩大板 | 8串口：6×RS232/485+2×RS485 |
| 16串口：12×RS232/485+4×RS485（占用2个槽号） | |||
| 8串口：8×RS232/RS485+故障、异？觯ㄕ加2个槽号） | |||
| 网口扩大板 | 6路RJ45：4路10/100/1000Mbps，2路10/100Mbps（占用2个槽号） | ||
| 4路RJ45（10/100/1000Mbps）+2路CAN2.0 | |||
| 开关量、 | 8×DI+4×DO：DI内置24VDC电源，只允许接入无源节点；DO默认触点容量30VDC 5A，250VAC 5A | ||
| 仿照量扩大板 | 8×ADI+8×DO：可适配无源节点、12/24V DC有源节点，DO默认容量30VDC 1A，250VAC 1A | ||
| 16×AI（非同步）：4-20mA | |||
| 无线扩大板 | 4G全网通或5G全网通（默认H槽） | ||
| 5 | 机械个性 | 装置方式 | 19"机架式装置 |
| 尺寸 | 440mm×310mm×89mm | ||
| 6 | 工作环境 | 工作温度 | -40℃～+70℃ |
| 工作湿度 | 5%～95% 无冷凝 | ||
| 7 | 电磁兼容 | 高频滋扰 | 3级，2.5 kV(p) |
| 静电放电抗扰度 | 4级，接触放电±8KV，空气放电±15KV | ||
| 射频电磁场辐射抗扰度 | 3级，10V/M | ||
| 电急剧瞬变脉冲群抗扰度 | 4级，电源±4KV，信号±2KV | ||
| 浪涌（冲击）抗扰度 | 4级，电源±4KV | ||
| 射频场感应的传导骚扰抗扰度 | 3级，140dbuv | ||
| 工频磁场抗扰度 | 4级，100A/m | ||
| 脉冲磁场抗扰度 | 5级，1000A/m | ||
| 阻尼振荡磁场抗扰度 | 5级，100A/m | ||
| 电压暂降、短时中断和电压变动的抗扰度 | 电压中断 Ui 100% 0.5S | ||
| 8 | 介质强度 | 电源口对地 | 1500V |
| 通讯口对地 | 500V | ||
| 通讯口对电源口 | 1500V | ||
| 9 | 冲击电压 | 电源口对地 | 5kV |
| 通讯口对地 | 1kV | ||
| 10 | 绝缘电阻 | 电源口对地 | >5M |
| 通讯口对地 | >5M | ||
| 通讯口对电源口 | >5M | ||

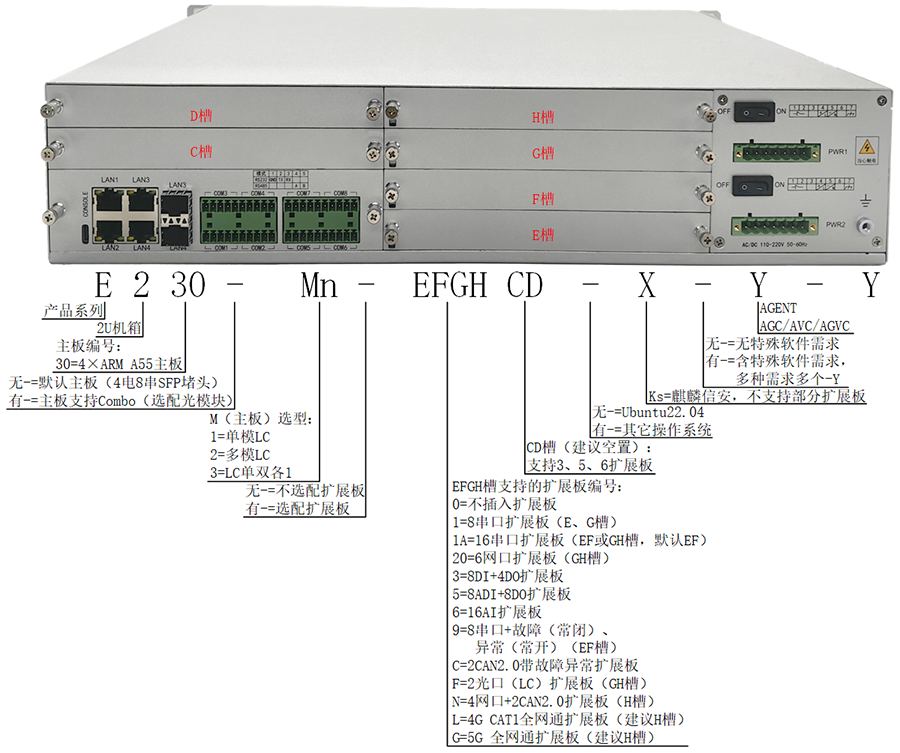

本产品定名规定为：iHT-E230-Mn-EFGHCD-X-Y-Y，注明如下：
图2 定名规定

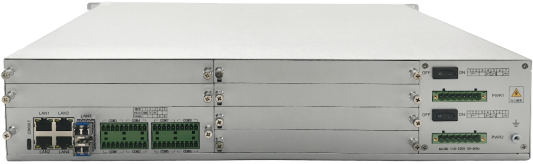

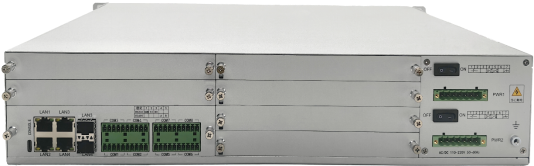

不选配扩大板时，产品型号如下：
产品型号 | 规格 |
|---|---|
iHT-E230 | 4网（光口堵头，未插光？椋8串 |
 | |
iHT-E230-M1 | 4网（2×单模LC）8串 |
iHT-E230-M2 | 4网（2×多模LC）8串 |
iHT-E230-M3 | 4网（LAN3 单模LC、LAN4多模LC）8串 |
 | |

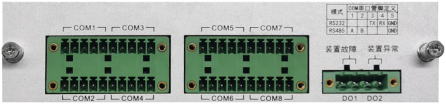

常用扩大板编号及视图如下：
编号 | 规格及视图 |
|---|---|
1 | 1： 8串口扩大板：6×RS232/RS485自适应+2×RS485 1A：16串口扩大板：(6×RS232/RS485自适应+2×RS485)×2 |
| |
3 | 8DI+4DO扩大板：DI内置24VDC电源，只允许接入无源节点；DO默认触点容量30VDC 5A，250VAC 5A |
| |
5 | 8ADI+8DO扩大板：可适配无源节点、12/24V DC有源节点，DO默认容量30VDC 1A、250VAC 1A |
| |
6 | 16仿照量扩大板：4-20mA |
| |
9 | 8串口扩大板（占用2个槽）：8×RS232/RS485自适应+故障、异？ |
| |
L/G | 4G/5G（无线？椤⑻煜呤糠制纾┤ɡ┐蟀 |
| |
N | 4路RJ45（10/100/1000Mbps）+2路CAN2.0 |
|

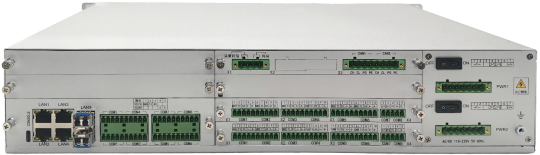

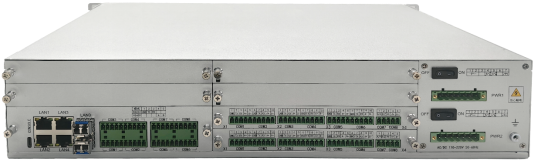

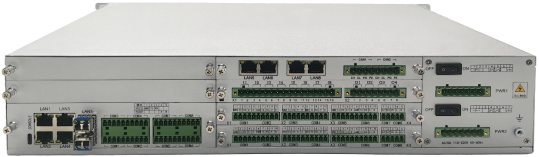

主板与扩大板组合的型号较多，本处列举了部门型号：
产品型号 | 规格 |
|---|---|
iHT-E230-Mn-1A 4网（含光？椋8串 + 16串口 | |
 | |
iHT-E230-Mn-1A0C 4网（含光？椋8串 + 16串口 + 2CAN | |
 | |
iHT-E230-Mn-1A3N 4网（含光？椋8串 + 16串口 + 8DI4DO + 4网2CAN | |
 | |
